XGZP166 tryksensor (FGM -tryksensor Alternative dele)

Rækkevidde: -100kPaG～0kPaG…1kPaG…1000kPaG
MEMS teknologi, Solid state pålidelighed
Lave omkostninger for høj volumen applikation
Overflade montering, 3mm højt indløbsrør
Til ikke-ætsende gas eller luft
Arbejdstemp.: -30℃～+125℃(-22℉～+257℉)
Type trykmåler(Positiv&Vakuumtryk)
Nem at bruge og integrere i OEM-udstyr

Beskrivelse
SIKKERHEDSBEMÆRKNINGER & GARANTI

Beskrivelse

XGZP166 tryksensor (FGM -tryksensor Alternative dele)

Fabrikant	CFSensor
Produktkategori	Tryk sensor
Serie	XGZP166
Model nummer	Som ordrevejledning
Trykområde	-100kPaG～0kPaG…1kPaG…1000kPaG
Tryktype	Målestok
Strømforsyning	≤15mV eller ≤3mA
Udgangstype	Ikke-forstærket analog
Produktion	mV(millivolt)
Bromodstand	5kΩ
Målte medier	Luft eller ikke-ætsende gas
Kompensation Temp	0~60°C
Arbejdstemp	-30℃～+125℃(-22℉～+257℉)
Pakke	Plastik rør

ANSØGNINGER

Til medicinsk og sundt udstyr, for eksempel. Patientovervågning, Infusions- og sprøjtepumper, Anæstesi maskiner, Åndedrætsværn og ventilatorer, NPWT, DVT, Kateter, KOL behandling, Nyredialyse, Cupping&Kosmetologi, Hospitalssenge, Massageapparat mv.
Til hårde hvidevarer og forbrugerelektronik, for eksempel. Køleskab, Printer, Luftfugter, Vaskemaskine/tørretumbler, Kaffemaskine, Støvsamler eller rengøringsmiddel, Robotisk, Sportsudstyr mv.
For flere felter, for eksempel. Digital displaymåler, Luft pumpe, Proces kontrol, Trykskift, HVAC og pneumatisk anordning, Luftstrømsmonitor, Automatisering, Bilelektronik osv.

INTRODUKTION

XGZP166 er en overflademonteringstryksensor baseret på CFSensor siliciumglasbaseret piezoresistiv tryksensormatrice. Sensordysen er limet på et substrat med en plastikhætte og pakket i en 6-benet SOP. Den lille størrelse og høje pålidelighed af on-chip-integration gør denne sensor til et enkelt og økonomisk valg til anvendelse i store mængder i en række industrier. Med standard SOP6-pakke, XGZP166 er let for brugere at installere ved SMT-montage.

Med god repeterbarhed, linearitet, stabilitet og følsomhed, XGZP166 er meget let for brugere at kalibrere output & termisk drift og foretage temperaturkompensation ved at bruge udvendig operationsforstærker eller integreret kredsløb.(Til kalibreret trykføler om nødvendigt, se venligst CFSensor trykmodulserien).

XGZP166 tryksensoren er beregnet til brug med ikke-ætsende gas eller luft. Det er strengt forbudt at kvæle siden af trykmembranen under den faktiske påføring. Kontakt os venligst, hvis der skal bruges et andet trykmedium end luft.

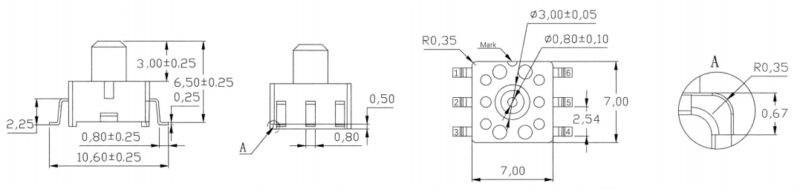

DIMENSION (Enhed:mm)

XGZP166 Pressure Sensor (FGM Pressure Sensor Alternative Parts) dimension

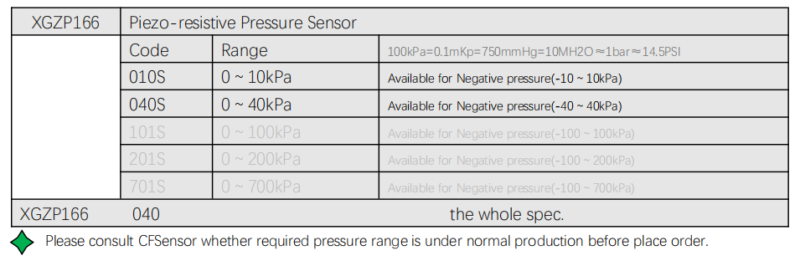

BESTILLINGSGUIDE (100kPa=0,1MPa=1bar≈14,5PSI)

xgzp166 order guide

More information about XGZP166, se datablad eller kontakt CFSensor

XGZP166 Tryksensor-V2.3.PDF

SIKKERHEDSBEMÆRKNINGER & GARANTI

SIKKERHEDSBEMÆRKNINGER

Brug af disse sensorer kan produkterne ikke fungere på grund af ekstern interferens og overspændinger, derfor, bekræft venligst ydeevnen og kvaliteten ved faktisk brug. I tilfælde af, lav venligst et sikkerhedsdesign på enheden (sikring, afbryder, såsom installation af beskyttelseskredsløb, flere enheder, etc.), så det ville ikke skade livet, legeme, ejendom, osv. der opstår endda en funktionsfejl. For at forebygge skader og ulykker, vær sikker på at overholde følgende punkter:

Drivstrømmen og spændingen skal bruges under den nominelle værdi.
Følg venligst terminalforbindelsesdiagrammet for ledningsføring. Især til omvendt tilslutning af strømforsyningen, det vil forårsage en ulykke på grund af kredsløbsskader såsom varme, røg, brand, etc.
For at sikre sikkerheden, især til vigtige formål, vær sikker på at overveje dobbelt sikkerhedskredsløbskonfiguration.
Påfør ikke tryk over det maksimale påførte tryk. Ud over, vær forsigtig med ikke at blande fremmedlegemer ind i trykmediet. Ellers, sensoren vil blive kasseret, ellers vil mediet blæse ud og forårsage en ulykke.
Vær forsigtig, når du fastgør produktet og tilslutter trykindtaget. Ellers, der kan forekomme ulykker på grund af sensorspredning og udblæsning af mediet.
Hvis sensoren kommer med en skarp pinkode, vær forsigtig med ikke at skade din krop, når du bruger den.

GARANTI

Oplysningerne i dette ark er blevet nøje gennemgået og menes at være nøjagtige; imidlertid, der påtages intet ansvar for unøjagtigheder. desuden, denne information giver ikke køberen af sådanne enheder nogen licens under patentrettighederne til producenten. CFSensor forbeholder sig retten til at foretage ændringer uden yderligere varsel til ethvert produkt heri.

CFSensor giver ingen garanti, repræsentation eller garanti vedrørende produktets egnethed til et bestemt formål, CFSensor påtager sig heller ikke noget ansvar som følge af anvendelsen eller brugen af noget produkt eller kredsløb og fraskriver sig specifikt ethvert ansvar, herunder uden begrænsning følgeskader eller hændelige skader. Typiske parametre kan og varierer i forskellige applikationer. Alle driftsparametre skal valideres for hver kundeapplikation af kundens tekniske eksperter. CFSensor videregiver ingen licens under sine patentrettigheder eller andres rettigheder.
