XGZP6881A paineanturi (SM6295-BGC-S-040 Paineanturin vaihtoehtoiset osat)

Laajat valikoimat: -100kPa…0kPa…200kPa(näytä painealueesimerkissä)
Mittaripaineen tyyppi
Ei-syövyttävälle kaasulle tai ilmalle
Valinnainen 5V ja 3,3V jännite
Kalibroitu vahvistettu analoginen signaali(Katso I2C-liitäntä kohdasta XGZP6881D)
Temp. Kompensoitu: 0℃～+60 ℃(32℉～+140℉)
Edullinen hinta, Helppokäyttöinen

Kuvaus
TURVALLISUUSOHJEITA & TAKUU

Kuvaus

XGZP6881A paineanturi (SM6295-BGC-S-040 Paineanturin vaihtoehtoiset osat)

Valmistaja	CFS-sensori	Pii-mikrorakenteet
tuotekategoria	Paineanturi	Paineanturi
Sarja	XGZP6881A	SM6295
Mallinumero	Tilausoppaana	SM6295-BGC-S-040
Painealue	-100kPa…0kPa…200kPa	0 cmH2O～140 cmH2O
Painetyyppi	Arvioida	Arvioida
Virtalähde	5V/3,3V	4.75V ~ 5,25 V
Lähtötyyppi	Vahvistettu analoginen	Vahvistettu analoginen
Lähtö	0.5~4,5V/0,2~2,7V
Tarkkuus	±2,5 %(muokattavissa)	±2,5 %
Mitattu media	Ilma tai syövyttämätön kaasu
Temp. Kompensoitu	0℃～+60 ℃(32℉～+140℉)	0°C ~ 60 °C
Käyttölämpötila	-30~100°C	-20°C~80°C
Paketti	Muovinen putki	Nauha & Kela

Huomaa: Pin-määritykset vaihtelevat, katso vain tietolehteä.

SOVELLUKSET

Lääketieteellinen&Terveydenhuolto
Teollinen&Automaatio
Kodinkone
Kuluttajaelektroniikka
Autojen elektroniikka

JOHDANTO

XGZP6881A is a prefect silicon pressure sensor offering a ratiometric analog interface for reading the pressure over the specified full scale pressure span and temp.range.

The XGZP6881A incorporates a silicon piezoresistive pressure sensor chip and an interior signalconditional Application Specific Integrated Circuit(ASIC) in a SOIC-16 package, joka voidaan asentaa suoraan tavalliselle piirilevylle.

The XGZP6881A is fully calibrated and temperature compensated for offset,herkkyys, lämpötila ja epälineaarisuus, so XGZP6881A pressure sensor satisfy the prefect repeatability,lineaarisuus, vakautta ja herkkyyttä, joita voidaan soveltaa suoraan lääketieteessä&terveitä, kodinkoneet, kulutuselektroniikka, ala, autoteollisuus, loT ja muut pneumaattiset laitteet jne.

XGZP6881A pressure sensor is for high volume application at an affordable cost and perfect performance. Räätälöidyt kalibroinnit(käyttöjännite,ulostulojännite,ja painealue) Ovat saatavilla.

ULOTTUVUUS (Yksikkö:mm)

XGZP6881A (SM6295-BGC-S-040 Pressure Sensor Alternative Parts) DIMENSION TILAUSOPAS (100kPa = 0,1 MPa = 1 bar ≈ 14,5 PSI)

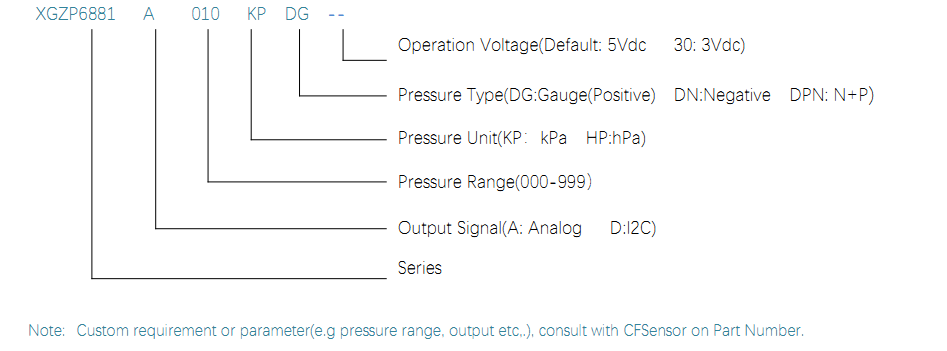

6881A ORDER GUIDE

ESIMERKKI PAINEALUEELLA

6881A PRESSURE RANGE

More information about XGZP6881A, Katso tiedot tai Ota yhteyttä CFSensoriin

XGZP6881A Pressure Sensor V1.4.PDF

TURVALLISUUSOHJEITA & TAKUU

TURVALLISUUSOHJEITA

Näiden antureiden käyttäminen saattaa aiheuttaa toimintahäiriöitä ulkoisten häiriöiden ja ylijännitteiden vuoksi, siksi, varmista suorituskyky ja laatu todellisessa käytössä. Varmuuden vuoksi, Ole hyvä ja tee laitteeseen turvasuunnitelma (sulake, katkaisija, kuten suojapiirien asennus, useita laitteita, jne.), joten se ei vahingoita elämää, kehon, omaisuutta, jne. tapahtuu jopa toimintahäiriö. Vammojen ja onnettomuuksien ehkäisemiseksi, muista noudattaa seuraavia kohtia:

Käyttövirtaa ja jännitettä tulee käyttää nimellisarvon alapuolella.
Noudata liittimien kytkentäkaaviota johdotuksessa. Erityisesti virtalähteen käänteiseen kytkemiseen, se aiheuttaa onnettomuuden piirivaurioiden, kuten kuumuuden, vuoksi, savu, antaa potkut, jne.
Turvallisuuden takaamiseksi, erityisesti tärkeisiin käyttötarkoituksiin, muista harkita kaksoisturvapiirin konfigurointia.
Älä kohdista painetta yli enimmäispaineen. Lisäksi, varo sekoittamasta vieraita aineita paineväliaineeseen. Muuten, anturi heitetään pois, tai media hajoaa ja aiheuttaa onnettomuuden.
Ole varovainen kiinnittäessäsi tuotetta ja liittäessäsi paineen tuloa. Muuten, onnettomuuksia voi tapahtua anturin sironnan ja materiaalin puhaltamisen vuoksi.
Jos anturin mukana tulee terävä PIN-koodi, ole varovainen, ettet vahingoita kehoasi käyttäessäsi sitä.

TAKUU

Tämän lehden tiedot on tarkistettu huolellisesti ja niiden uskotaan olevan oikeita; kuitenkin, ei ota vastuuta epätarkkuuksista. Lisäksi, nämä tiedot eivät välitä tällaisten laitteiden ostajalle mitään valmistajan patenttioikeuksien mukaista lisenssiä. CFSensor varaa oikeuden tehdä muutoksia ilman erillistä ilmoitusta mihinkään tässä olevaan tuotteeseen.

CFSensor ei anna takuuta, vakuutus tai takuu tuotteensa soveltuvuudesta mihin tahansa tiettyyn tarkoitukseen, CFSensor ei myöskään ota minkään tuotteen tai piirin sovelluksesta tai käytöstä johtuvaa vastuuta ja kiistää erityisesti kaiken vastuun, mukaan lukien rajoituksetta välilliset tai satunnaiset vahingot. Tyypilliset parametrit voivat vaihdella ja vaihtelevat eri sovelluksissa. Asiakkaan teknisten asiantuntijoiden on validoitava kaikki toimintaparametrit kullekin asiakassovellukselle. CFSensor ei luovuta patenttioikeuksiinsa eikä muiden oikeuksiin liittyvää lisenssiä.
