Датчик давления HVAC XGZP6899D

Широкий диапазон: -100кПа…-0.5～0～0,5…700 кПа(показать в примере диапазона давления)
2.7Источник питания В~5,5 В.
Тип дифференциального давления
Для неагрессивных газов или воздуха
Калиброванный цифровой сигнал(Интерфейс I2C)(См. XGZP6899A для аналогового сигнала.)
Темп. компенсируется: 0℃～+60℃(32℉～+140℉)
Измеримая температура
Доступная стоимость, Легко использовать

Описание
ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ & ГАРАНТИЯ

Описание

Датчик давления HVAC XGZP6899D

Производитель	CFSensor
категория продукта	Датчик давления
Серии	XGZP6899D
Номер модели	Как руководство по заказу
Диапазон давления	-100кПа…-0.5кПа～0кПа～0,5кПа…700кПа
Тип давления	Дифференциал
Источник питания	2.7В~5,5 В
Тип выхода	интерфейс I2C
Выход	21 кусочек
Точность	±2,5%(настраиваемый)
Измеряемые носители	Воздух или неагрессивный газ
Темп. компенсируется	0℃～+60℃(32℉～+140℉)
Рабочая температура	-30~105°С
Упаковка	Пластиковая трубка

ПРИЛОЖЕНИЯ

Медицинский&Здравоохранение
промышленный&Автоматизация
Бытовая техника
Бытовая электроника
Измерение воздушного потока или давления ветра

ВВЕДЕНИЕ

XGZP6899D — это совершенный кремниевый датчик давления, предлагающий логометрические цифровые данные.(интерфейс I2C) для считывания перепада давления в указанном диапазоне давлений полной шкалы.

XGZP6899D включает в себя кремниевый пьезорезистивный датчик давления и встроенную интегральную схему с условным сигналом.(ASIC) в упаковке SOP8 с двумя вентиляционными отверстиями, который может быть установлен непосредственно на стандартной печатной плате.

XGZP6899D полностью откалиброван и имеет температурную компенсацию для указанного диапазона., поэтому датчик давления XGZP6899D удовлетворяет идеальной точности, предназначен для широкого спектра применения в медицине.&здоровый, бытовая техника, бытовая электроника, промышленность, автомобильный, LoT и другие пневматические устройства и т. д. с использованием микроконтроллера или микропроцессора с интерфейсом I2C..

Датчик давления XGZP6899D предназначен для больших объемов работ по доступной цене и отличной производительности..

Индивидуальный параметр калибровки (например, диапазон давления и т. д.) доступны.

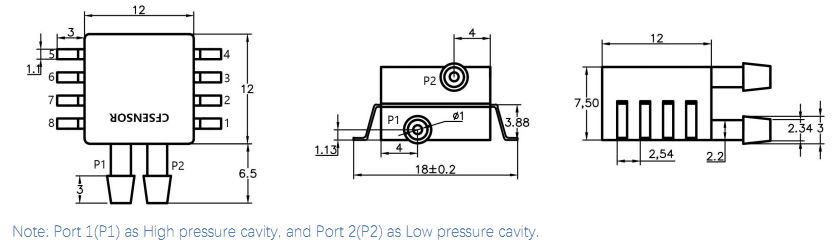

ИЗМЕРЕНИЕ (Ед. изм:мм Неуказанные допуски:±0,1 мм)

HVAC Pressure Sensor XGZP6899D DIMENSION

ЗАКАЗАТЬ РУКОВОДСТВО (100кПа = 0,1 МПа = 1 бар ≈ 14,5 фунтов на квадратный дюйм)

XGZP6899D ORDER GUIDE

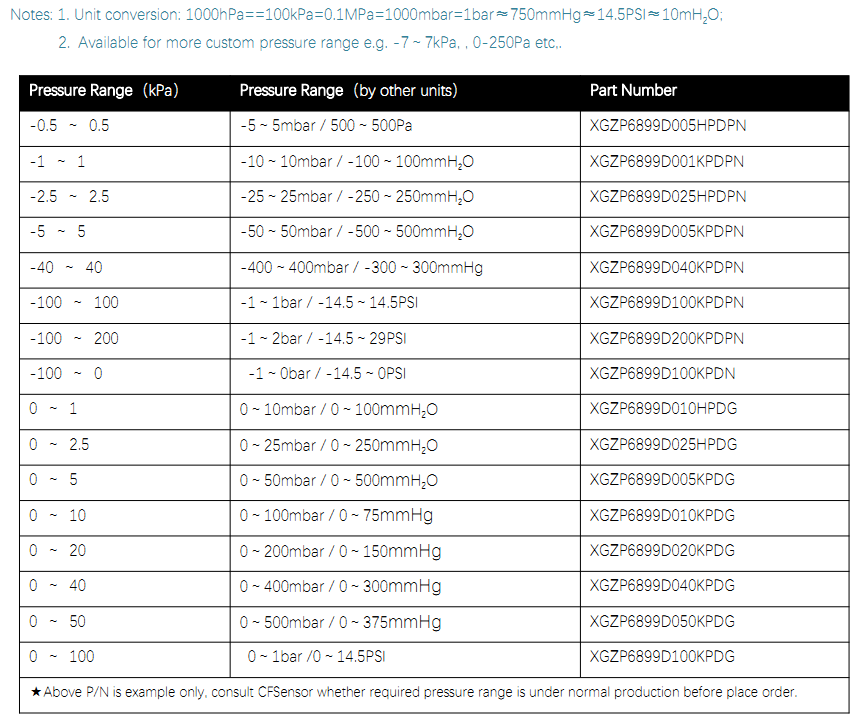

ПРИМЕР ДИАПАЗОНА ДАВЛЕНИЯ

6899D PRESSURE RANGE

Более подробная информация о XGZP6899D, обратитесь к таблицу данных или Свяжитесь с Cfsensor

XGZP6899D Датчик давления v3.2.pdf

ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ & ГАРАНТИЯ

ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ

При использовании этих датчиков изделия могут работать со сбоями из-за внешних помех и скачков напряжения., следовательно, пожалуйста, подтвердите производительность и качество в реальном использовании. На всякий случай, Пожалуйста, сделайте дизайн безопасности на устройстве (предохранитель, автоматический выключатель, такие как установка цепей защиты, несколько устройств, и т.п.), чтобы не навредить жизни, тело, имущество, и т. д. даже возникает неисправность. Во избежание травм и несчастных случаев, обязательно соблюдайте следующие пункты:

Управляющий ток и напряжение должны использоваться ниже номинального значения..
Пожалуйста, следуйте схеме подключения клемм для подключения. Специально для обратного подключения блока питания, это приведет к аварии из-за повреждения цепи, такого как тепло, дым, Огонь, так далее.
Для обеспечения безопасности, особенно для важных целей, пожалуйста, не забудьте рассмотреть конфигурацию двойной цепи безопасности.
Не применяйте давление выше максимального приложенного давления. Кроме того, пожалуйста, будьте осторожны, чтобы не смешивать посторонние вещества с рабочей средой. В противном случае, датчик будет выброшен, или носитель взорвется и вызовет аварию.
Будьте осторожны при фиксации изделия и подсоединении напорного патрубка.. В противном случае, несчастные случаи могут произойти из-за рассеяния датчика и выдувания носителя.
Если датчик поставляется с острым PIN-кодом, пожалуйста, будьте осторожны, чтобы не повредить свое тело при использовании.

ГАРАНТИЯ

Информация в этом листе была тщательно проверена и считается точной; Однако, не несем ответственности за неточности. более того, эта информация не дает покупателю таких устройств никакой лицензии в соответствии с патентными правами производителя.. CFSensor оставляет за собой право вносить изменения без дополнительного уведомления в любой продукт, описанный здесь..

CFSensor не дает никаких гарантий, представительство или гарантия относительно пригодности своего продукта для какой-либо конкретной цели, CFSensor также не несет никакой ответственности, вытекающей из применения или использования какого-либо продукта или схемы, и, в частности, отказывается от какой-либо ответственности., включая, помимо прочего, косвенные или случайные убытки. Типичные параметры могут различаться и различаются в разных приложениях.. Все рабочие параметры должны быть подтверждены техническими экспертами заказчика для каждого приложения клиента.. CFSensor не передает никаких лицензий в соответствии со своими патентными правами или правами других лиц..
