XGZP6883A Pressure Sensor (MPXV7002DP,MPXV5004DP,MPXV5010DP, MP3V5050GP,MPXV5050DP,MP3V5050DP, MPXV5100DP,MPXV4006DP,MPXV7025DP Pressure Sensor Alternative Parts)

Amplias gamas: -100…-2~2…200kPa(we'esik ti' Ejemplo rango presión)
Bin yano'ob presión diferencial
For Non-corrosive dry Gas or Air
Voltaje opcional u 5 V yéetel 3,3 V
Señal analógica amplificada calibrada(Refer to XGZP6883D for I2C interface)
Temp. Compensado: 0° C ~ + 60 ° C(32° F ~ + 140 ° F)
Ka'anatako'ob directa,Yáanal ta manaj.

Descripción
NOTAS TI' SEGURIDAD & YILIK KA' YAANAK

XGZP6883A Pressure Sensor (MPXV7002DP,MPXV5004DP,MPXV5010DP,MP3V5050GP,MPXV5050DP,MP3V5050DP,MPXV5100DP,MPXV4006DP,MPXV7025DP Pressure Sensor Alternative Parts)


Fabricante	CFSensor	NXP	NXP	NXP	NXP	NXP	NXP	NXP
Categoría producto	Sensor presión	Sensor presión	Sensor presión	Sensor presión	Sensor presión	Sensor presión	Sensor presión	Sensor presión
Serie	XGZP6883A	MPXV7002	MP3V5004	MP3V5010	MP3V5050	MPXV5100	MPXV4006	MPXV7025
Meyaj ku bix	Bey náakake' u yaak'il ti' pedidos	MPXV7002DP	MP3V5004DP	MPXV5010DP leti MP3V5050GP	MPXV5050DP /MP3V5050DP	MPXV5100DP	MPXV4006DP	MPXV7025DP
Rango presión	-100…-2~2…200kPa	-2KPa~2KPa	0KPa~392KPa	0KPa ~ 10KPa	0KPa ~ 50 KPa	0KPa ~ 100KPa	0KPa~6KPa	0KPa~25KPa
Bin yano'ob presión	Diferencial	Diferencial	Diferencial	Diferencial	Diferencial	Absoluto	Diferencial	Diferencial
Fuente alimentación	5V/3.3V	5V	3V	5V leti' 3V	5V leti' 3V	5V	5V	5V
Bin yano'ob salida	Analógico amplificado	Analógico	Analógico	Analógico	Analógico	Analógico	Analógico	Analógico
Salida	0.2V~2.7V/0.12V～2.8V	0.5 V ~ 4.5 V	0.6 ~ 1.8V(3kPA)	0.2 ~ 4,7 V leti' 0,24 ~ 2,94 V	0.2 ~ 4,7 V leti' 0,12 ~ 2,8 V	0.2 V ~ 4.7 V	0.2 V ~ 4.8 V	0.2 V ~ 4.7V
Exactitud	±2,5 ti chúumuk(personalizable)	±2,5 ti chúumuk	±2,5 ti chúumuk	±5 ti chúumuk	±2,5 ti chúumuk	±2,5 ti chúumuk	±5 ti chúumuk	±5 ti chúumuk
Medios medidos	Iik' wa gas ma' corrosivo
Temp. Compensadop	0° C ~ + 60 ° C(32° F ~ + 140 ° F)	10~60 ° C	10~60 ° C	-40° C ~ 125 ° C	-40° C ~ 125 ° C	0~85° C	10~60 ° C	10~60 ° C
Temperatura funcionamiento	-30~100 ° C	10~60 ° C	0~85° C	-40° C ~ 125 ° C	-40° C ~ 125 ° C	-40° C ~ 125 ° C	-40° C ~ 125 ° C	10~60 ° C
Paquete	Tubo plástico	Bandeja	Bandeja	Bandeja	Bandeja	Bandeja	Bandeja	Bandeja

Notar: Le definiciones le pines varían, Consulte chéen u le' datos.

APLICACIONES

J-ts'aak&Ku óolal
Industrial&Automatización
Electrodoméstico
Electrónica jant p'áatalij
Electrónica Automotriz

INTRODUCCIÓN

XGZP6883A is a prefect silicon pressure sensor offering a ratiometric analog interface for reading differential pressure over the specified full scale pressure span and temp.range.

The XGZP6883A incorporates a silicon piezoresistive pressure sensor chip and an interior signal-conditional Application Specific Integrated Circuit(ASIC) ti' jump'éel paquete SOP8 yéetel ka'ap'éel salidas iik', which can be mounted directly on PCB.

The XGZP6883A is fully calibrated and temperature compensated for offset,sensibilidad, Temperatura yéetel ma' linealidad, so XGZP6883A pressure sensor satisfy the prefect repeatability,linealidad, Estabilidad ka sensibilidad, Ba'ax ku páajtal aplicar Jun ti' ts'aak.&toj, Electrodomésticos, electrónica jant p'áatalij, industria, automotor, loT yéetel uláak' dispositivos neumáticos, etc..

XGZP6883A pressure sensor is for high volume application at an affordable cost and perfect performance.

Calibraciones personalizadas(Tensión meyaj,voltaje salida,ka rango presión) Táan disponibles.

DIMENSIÓN (Unidad:mm Tolerancias ma' especificadas:±0,1 mm)

6883A DIMENSION (MPXV7002DP,MPXV5004DP,MPXV5010DP,MP3V5050GP,MPXV5050DP,MP3V5050DP,MPXV5100DP,MPXV4006DP,MPXV7025DP Pressure Sensor Alternative Parts) NÁAKAKE' U YAAK'IL TI' PEDIDOS (100kPa = 0.1MPa = 1bar≈14.5PSI)

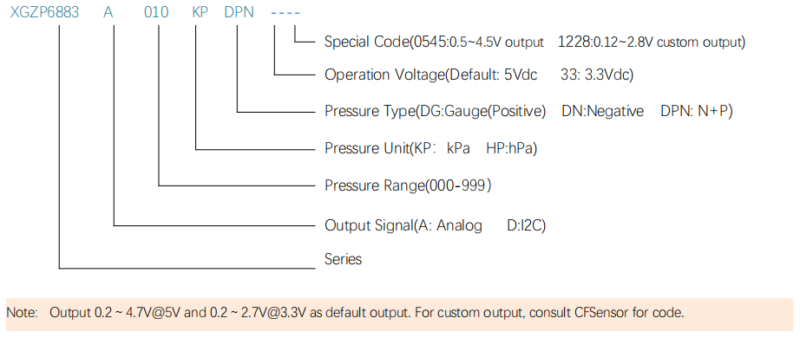

6883A ORDER GUIDE

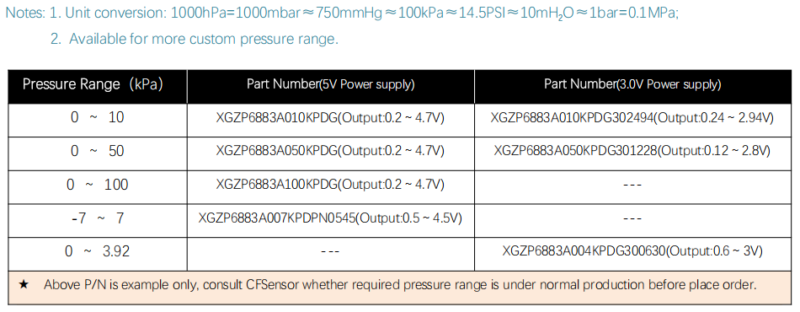

EJEMPLO DE RANGO DE PRESIÓN

6883A PRESSURE RANGE

More information about XGZP6883A, refer to Datasheet or contact CFSensor

XGZP6883A Pressure Sensor V1.1.PDF

NOTAS TI' SEGURIDAD & YILIK KA' YAANAK

NOTAS TI' SEGURIDAD

U búukinta'al le yik'áalil sensores je'el u páajtal u meyaj k'aas debido a interferencias externas yéetel sobretensiones., Tune', Much confirme le rendimiento yéetel le calidad ti' u búukinta'al xíimbal tumen. Ba'axten si acaso, Much mentik jump'éel diseño ti' seguridad ti' le dispositivo (fusible, disyuntor, Bey le instalación circuitos ti' protección, Ya'ab k'oja'ano'ob dispositivos, etc.), utia'al u ma' dañe kuxtal, wíinkilil, propiedad, etc páajtal u yaantal jump'éel k'aas funcionamiento. Utia'al u Je'e bix u páajtale' yáantiko'ob ka beejilo'ob, Asegúrese u yilo'ob le je'ela' elementos:

Le sáasilo' conducción yéetel le voltaje k'a'abéet biilankiltej u ti' a yáanal le je'o' nominal.
Toj ka' u diagrama conexión terminales utia'al u cableado. Especialmente utia'al u conexión inversa ti' le fuente alimentación, Causará loob debido a tu p'ataji' ti' le circuito bey le ooxoj., buuts', K'áak'o', etc.
Utia'al u garantizar le seguridad, especialmente utia'al u usos importantes, Asegúrese u considerar u configuración le circuito ti' seguridad naaj.
Ma' aplique presión por encima de le wóolis presión aplicada. Beey xan, Yanak ti' Bik u ma' xa'ak'tik materias jela'antak ti' le ka'a presión. Ti' uláak' kin tuukul, Le sensor ku descartará, wa le medios explotarán yéetel causarán loob.
Yanak ti' Bik a u fijar le producto yéetel conectar yaan tu presión jool. Ti' uláak' kin tuukul, Táan u béeytal u ocurrir beejilo'ob debido a u dispersión le sensor yéetel le soplado le medios.
Wa u sensor ku taal yéetel PIN nítido, Yanak ti' Bik u ma' nu'uk u wíinkilil ka tu use.

YILIK KA' YAANAK

Le a'alajil t'aan ti' le le' u sido cuidadosamente revisada yéetel u oksaj óoltik wa leti' precisa; Ba'ale', Ma' u asume mix responsabilidad tumen inexactitudes. Beey xan, Le a'alajil t'aan ma' transmite ti' le comprador dichos dispositivos mix licencia yáanal le p'iskambal patente le fabricante.. CFSensor reserva u tu tojile' u u cambios ma' previo aviso u je'el producto ti' le ju'una'..

CFSensor ma' k'u'ubul mix yilik ka' yaanak ma'alob, Representación wa yilik ka' yaanak ma'alob túun u idoneidad u producto utia'al je'el t'aana' ku propósito, CFSensor mina'an asume mix responsabilidad derivada ti' le ka'anatako'ob wa búukinta'al je'el producto wa circuito ka específicamente u exime u tuláakal responsabilidad., incluyendo, ma' limitación, tu p'ataji' consecuentes wa incidentales. Le parámetros típicos páajtal variar yéetel varían ti' jejeláas aplicaciones. Tuláakal le parámetros operativos k'a'abéet u validados utia'al Amal ka'anatako'ob le cliente tumen le expertos técnicos ti' le cliente.. CFSensor ma' transmite mix licencia yáanal u p'iskambal patente mix le p'iskambal u láak'o'ob..
